इलेक्ट्रॉनिक घटक सिंटरिंग पुश प्लेट ओवन सटीक विश्वसनीय
इलेक्ट्रॉनिक घटक के लिए पुश प्लेट भट्ठा sintering: सटीक और विश्वसनीय
1। संक्षिप्त अवलोकन
आधुनिक इलेक्ट्रॉनिक्स विनिर्माण के दायरे में, पुश प्लेट भट्ठा इलेक्ट्रॉनिक घटकों के सिंटरिंग के लिए एक अपरिहार्य उपकरण के रूप में उभरा है। सिंटरिंग एक महत्वपूर्ण प्रक्रिया है जिसमें कण संबंध के माध्यम से उनके भौतिक और यांत्रिक गुणों को बढ़ाने के लिए पाउडर या कॉम्पैक्ट सामग्री को उनके पिघलने बिंदु के नीचे एक तापमान तक गर्म किया जाता है।

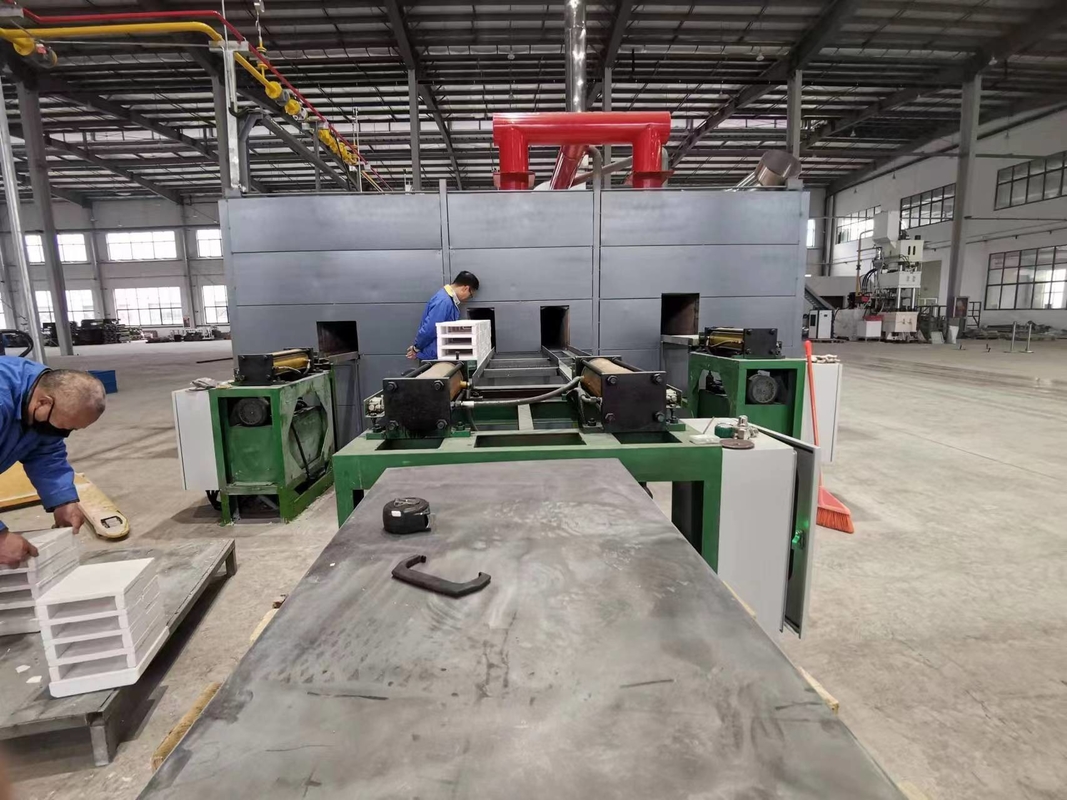

पुश प्लेट भट्ठा, जिसे एक पुशर के रूप में भी जाना जाता है - प्रकार भट्ठा, एक निरंतर -प्रवाह सिद्धांत पर संचालित होता है। इसमें कई प्रमुख घटक होते हैं। लोडिंग क्षेत्र वह जगह है जहां इलेक्ट्रॉनिक घटक, अक्सर छोटे चिप्स, कैपेसिटर, रेसिस्टर्स, या सिरेमिक सब्सट्रेट के रूप में जमा सामग्री के साथ, विशेष रूप से डिज़ाइन किए गए पुश प्लेटों पर रखे जाते हैं। इन पुश प्लेटों को तब धीरे -धीरे एक यांत्रिक धक्का तंत्र द्वारा भट्ठा के माध्यम से धकेल दिया जाता है।
भट्ठा के अंदर का माहौल भी एक महत्वपूर्ण कारक है। इलेक्ट्रॉनिक घटकों और सिंटरिंग प्रक्रिया की प्रकृति के आधार पर, भट्ठा को अलग -अलग गैसों से भरा जा सकता है। उदाहरण के लिए, कुछ मामलों में, सिन्टरिंग के दौरान घटकों के ऑक्सीकरण को रोकने के लिए नाइट्रोजन या आर्गन जैसी अक्रिय गैस का उपयोग किया जाता है। अन्य स्थितियों में, हाइड्रोजन जैसे एक कम करने वाली गैस को कुछ रासायनिक प्रतिक्रियाओं को सुविधाजनक बनाने के लिए पेश किया जा सकता है जो सिंटरिंग प्रक्रिया के लिए फायदेमंद हैं।
पुश प्लेट भट्ठा का डिज़ाइन और ऑपरेशन अत्यधिक स्वचालित है। उन्नत नियंत्रण प्रणालियों का उपयोग मापदंडों जैसे तापमान, धक्का गति और गैस प्रवाह दर जैसे वास्तविक समय में मॉनिटर और समायोजित करने के लिए किया जाता है। यह स्वचालन न केवल सुसंगत और विश्वसनीय सिंटरिंग परिणाम सुनिश्चित करता है, बल्कि उत्पादन दक्षता को भी बढ़ाता है, जिससे यह बड़े पैमाने पर इलेक्ट्रॉनिक्स विनिर्माण के लिए उपयुक्त है।
2। सुविधाएँ
2.1 सटीक तापमान नियंत्रण
इलेक्ट्रॉनिक घटक sintering के लिए पुश प्लेट भट्ठा की सबसे उत्कृष्ट विशेषताओं में से एक यह है कि यह बेहद सटीक तापमान नियंत्रण प्रदान करने की क्षमता है। कई - ज़ोन हीटिंग सिस्टम जटिल तापमान प्रोफाइल के निर्माण के लिए अनुमति देता है। C 1 ° C के भीतर तापमान सटीकता कई आधुनिक पुश प्लेट भट्टों में प्राप्त की जा सकती है। यह सटीकता महत्वपूर्ण है क्योंकि यहां तक कि छोटे तापमान भिन्नताएं इलेक्ट्रॉनिक घटकों की गुणवत्ता और प्रदर्शन पर महत्वपूर्ण प्रभाव डाल सकती हैं। उदाहरण के लिए, सिरेमिक कैपेसिटर के सिंटरिंग में, सिंटरिंग प्रक्रिया के दौरान एक गलत तापमान असंगत समाई मानों को जन्म दे सकता है, जो उच्च प्रदर्शन वाले इलेक्ट्रॉनिक सर्किट में अस्वीकार्य है।
2.2 स्थिर हीटिंग वातावरण
पुश प्लेट भट्ठा का डिजाइन एक स्थिर हीटिंग वातावरण सुनिश्चित करता है। भट्ठा दीवारों में उपयोग की जाने वाली इन्सुलेशन सामग्री उच्च गुणवत्ता की होती है, जो परिवेश में गर्मी के नुकसान को कम करती है। यह न केवल भट्ठा के अंदर एक सुसंगत तापमान बनाए रखने में मदद करता है, बल्कि ऊर्जा दक्षता में भी योगदान देता है। हीटिंग तत्वों की सावधानीपूर्वक व्यवस्था के माध्यम से प्राप्त भट्ठा कक्ष के भीतर समान गर्मी वितरण, यह सुनिश्चित करता है कि पुश प्लेटों पर सभी इलेक्ट्रॉनिक घटक सिंटरिंग के दौरान समान तापमान की स्थिति के अधीन हैं। यह सुसंगत गुणों के साथ घटकों के उत्पादन के लिए आवश्यक है, जो इलेक्ट्रॉनिक्स उद्योग में एक महत्वपूर्ण आवश्यकता है।
2.3 चिकनी धक्का - प्लेट आंदोलन
पुश प्लेट भट्ठा के यांत्रिक पुशिंग तंत्र को पुश प्लेटों के चिकनी और सुसंगत आंदोलन प्रदान करने के लिए डिज़ाइन किया गया है। यह महत्वपूर्ण है क्योंकि अचानक स्टॉप या झटकेदार आंदोलनों से प्लेटों पर इलेक्ट्रॉनिक घटकों के मिसलिग्न्मेंट का कारण बन सकता है या यहां तक कि नाजुक घटकों को नुकसान पहुंचा सकता है। चिकनी आंदोलन यह सुनिश्चित करता है कि घटक एक स्थिर दर पर हीटिंग ज़ोन के माध्यम से प्रगति करते हैं, पूर्वनिर्धारित तापमान के बाद - समय प्रोफ़ाइल सटीक रूप से। इसके अलावा, पुश - प्लेट मूवमेंट को अलग -अलग सिंटरिंग प्रक्रियाओं के अनुरूप समायोजित किया जा सकता है। उदाहरण के लिए, उन घटकों के लिए जिन्हें एक निश्चित तापमान पर लंबे समय तक रहने की आवश्यकता होती है, धक्का देने वाली गति को धीमा किया जा सकता है।
2.4 अनुकूलन योग्य वातावरण
जैसा कि पहले उल्लेख किया गया है, पुश प्लेट भट्ठा को भट्ठा के अंदर वातावरण को नियंत्रित करने के लिए सिस्टम से लैस किया जा सकता है। यह सुविधा अत्यधिक अनुकूलन योग्य है। निर्माता इलेक्ट्रॉनिक घटकों की विशिष्ट आवश्यकताओं के आधार पर विभिन्न प्रकार की गैसों या गैस मिश्रणों से चुन सकते हैं। उदाहरण के लिए, कुछ धातु -आधारित इलेक्ट्रॉनिक घटकों के सिंटरिंग में, ऑक्सीकरण को रोकने और वांछित रासायनिक प्रतिक्रियाओं को बढ़ावा देने के लिए एक कम करने वाले वातावरण की आवश्यकता होती है। गैस प्रवाह दर और संरचना को ठीक से नियंत्रित करने की क्षमता भट्ठा के लचीलेपन को और बढ़ाती है, जिससे विभिन्न प्रकार के इलेक्ट्रॉनिक घटकों के लिए सिंटरिंग प्रक्रिया के अनुकूलन की अनुमति मिलती है।
2.5 उच्च उत्पादन क्षमता
पुश प्लेट भट्ठा का निरंतर - प्रवाह संचालन इसे उच्च -मात्रा उत्पादन के लिए अत्यधिक उपयुक्त बनाता है। एकाधिक पुश प्लेटों को एक साथ इलेक्ट्रॉनिक घटकों के साथ लोड किया जा सकता है, और जैसे ही घटक का एक बैच भट्ठा के माध्यम से चलता है, एक और बैच को लोडिंग क्षेत्र में लोड किया जा सकता है। इससे एक उच्च थ्रूपुट होता है, जो इलेक्ट्रॉनिक्स उद्योग की बड़ी पैमाने की मांगों को पूरा करने के लिए आवश्यक है। इसके अलावा, भट्ठा का स्वचालित संचालन मैनुअल हस्तक्षेप की आवश्यकता को कम करता है, उत्पादन दक्षता में वृद्धि और मानव के जोखिम को कम करता है - त्रुटि - सिन्डेड घटकों में संबंधित दोष।
3। अनुप्रयोग
3.1 सिरेमिक कैपेसिटर का सिंटरिंग
सिरेमिक कैपेसिटर व्यापक रूप से इलेक्ट्रॉनिक सर्किट में विद्युत ऊर्जा को स्टोर करने और जारी करने की क्षमता के लिए उपयोग किया जाता है। एक पुश प्लेट भट्ठा में सिंटरिंग प्रक्रिया उनके उत्पादन के लिए महत्वपूर्ण है। सिरेमिक कैपेसिटर आमतौर पर सिरेमिक पाउडर और अन्य एडिटिव्स के मिश्रण से बने होते हैं। सिंटरिंग के दौरान, सिरेमिक कण एक साथ बंधते हैं, एक घने और सजातीय संरचना बनाते हैं।
पुश प्लेट भट्ठा का सटीक तापमान नियंत्रण सिरेमिक कैपेसिटर के वांछित ढांकता हुआ गुणों को प्राप्त करने के लिए आवश्यक है। विभिन्न प्रकार के सिरेमिक कैपेसिटर, जैसे कि X7R, Y5V, आदि, विशिष्ट तापमान - आश्रित ढांकता हुआ निरंतर आवश्यकताएं हैं। भट्ठा में तापमान प्रोफ़ाइल को ध्यान से नियंत्रित करके, निर्माता यह सुनिश्चित कर सकते हैं कि पापी सिरेमिक कैपेसिटर इन आवश्यकताओं को पूरा करते हैं। उदाहरण के लिए, X7R सिरेमिक कैपेसिटर के लिए सिंटरिंग तापमान आमतौर पर 1200 - 1300 ° C की सीमा में होता है। पुश प्लेट भट्ठा की एकाधिक - ज़ोन हीटिंग सिस्टम एक धीमी और नियंत्रित हीटिंग रैंप के लिए अनुमति देता है - इस तापमान तक, इसके बाद पीक तापमान पर एक समय का समय होता है ताकि पूर्ण सिंटरिंग सुनिश्चित हो सके। स्थिर हीटिंग वातावरण और चिकनी धक्का - प्लेट आंदोलन सिंटरिंग प्रक्रिया के दौरान कैपेसिटर के किसी भी दरार या विरूपण को रोकता है, जिसके परिणामस्वरूप उच्च -गुणवत्ता वाले उत्पाद लगातार समाई मानों के साथ होते हैं।
3.2 प्रतिरोधों का सिंटरिंग
प्रतिरोधक एक अन्य मौलिक इलेक्ट्रॉनिक घटक हैं, और पुश प्लेट भट्ठा उनके उत्पादन में एक महत्वपूर्ण भूमिका निभाता है। प्रतिरोधों को विभिन्न सामग्रियों से बनाया जा सकता है, जैसे कि धातु - फिल्म, कार्बन - फिल्म, या मोटी - फिल्म पेस्ट। मोटी - फिल्म प्रतिरोधों के मामले में, जो व्यापक रूप से हाइब्रिड माइक्रोकिर्किट्स में उपयोग किए जाते हैं, एक पुश प्लेट भट्ठा में सिंटरिंग प्रक्रिया का उपयोग अवरोधक सामग्री को ठीक करने और घनीभूत करने के लिए किया जाता है।
रोकनेवाला सामग्री, जो आमतौर पर प्रवाहकीय कणों, कांच - बाइंडर्स, और अन्य एडिटिव्स का मिश्रण है, स्क्रीन है - एक सिरेमिक सब्सट्रेट पर मुद्रित किया जाता है। पुश प्लेट भट्ठा तब मुद्रित रोकनेवाला सामग्री के साथ सब्सट्रेट को गर्म करने के लिए उपयोग किया जाता है। भट्ठा में तापमान प्रोफ़ाइल को सावधानी से रोककर डिज़ाइन किया गया है ताकि पहले किसी भी सॉल्वैंट्स को रोकनेवाला पेस्ट में वाष्पित किया जा सके और फिर शेष सामग्रियों को सिन्टर किया जा सके। सटीक तापमान नियंत्रण यह सुनिश्चित करता है कि प्रवाहकीय कण अवरोधक के भीतर एक स्थिर और समान प्रवाहकीय पथ बनाते हैं। भट्ठा में अनुकूलन योग्य वातावरण का उपयोग धातु के ऑक्सीकरण को रोकने के लिए भी किया जा सकता है - सिंटरिंग के दौरान आधारित प्रवाहकीय कणों। यह सटीक प्रतिरोध मूल्यों और कम सहिष्णुता के साथ प्रतिरोधों में परिणाम करता है, जो उच्च -सटीक इलेक्ट्रॉनिक सर्किट के लिए आवश्यक हैं।
3.3 इंडक्टर्स का सिंटरिंग
एक चुंबकीय क्षेत्र में ऊर्जा को संग्रहीत करने के लिए इलेक्ट्रॉनिक सर्किट में इंडक्टर्स का उपयोग किया जाता है। इंडक्टर्स के उत्पादन में, विशेष रूप से फेराइट जैसे चुंबकीय सामग्री से बने, पुश प्लेट भट्ठा का उपयोग सिंटरिंग के लिए किया जाता है। फेराइट इंडक्टरों को फेराइट पाउडर को वांछित आकार में दबाकर बनाया जाता है और फिर उन्हें अपने घनत्व और चुंबकीय गुणों को बढ़ाने के लिए sintering किया जाता है।
पुश प्लेट भट्ठा में सिंटरिंग प्रक्रिया को फेराइट सामग्री के चुंबकीय पारगम्यता और संतृप्ति चुंबकत्व को अनुकूलित करने के लिए सावधानीपूर्वक नियंत्रित किया जाता है। भट्ठा में तापमान प्रोफ़ाइल फेराइट संरचना के भीतर चुंबकीय अनाज के विकास को बढ़ावा देने के लिए डिज़ाइन किया गया है। कई - ज़ोन हीटिंग सिस्टम एक नियंत्रित हीटिंग और कूलिंग चक्र के लिए अनुमति देता है, जो वांछित चुंबकीय गुणों को प्राप्त करने के लिए महत्वपूर्ण है। उदाहरण के लिए, हीटिंग चरण के दौरान, तापमान धीरे -धीरे एक शिखर मूल्य तक बढ़ जाता है, आमतौर पर फेराइट सामग्री के प्रकार के आधार पर लगभग 1000 - 1300 डिग्री सेल्सियस। फिर, शीतलन चरण के दौरान, फेराइट संरचना में अवांछित चरणों या तनाव के गठन को रोकने के लिए तापमान को सावधानीपूर्वक नियंत्रित किया जाता है। स्थिर हीटिंग वातावरण और चिकनी धक्का - प्लेट आंदोलन यह सुनिश्चित करता है कि इंडक्टरों को समान रूप से पाप किया जाता है, जिसके परिणामस्वरूप लगातार इंडक्शन मूल्यों और उच्च गुणवत्ता वाले प्रदर्शन होते हैं।
3.4 एकीकृत सर्किट सब्सट्रेट का सिंटरिंग
एकीकृत सर्किट (आईसी) सब्सट्रेट ऐसे प्लेटफ़ॉर्म हैं जिन पर आईसी चिप्स माउंट किए जाते हैं। ये सब्सट्रेट आमतौर पर सिरेमिक सामग्री से बने होते हैं, जैसे कि एल्यूमिना या एल्यूमीनियम नाइट्राइड। पुश प्लेट भट्ठा का उपयोग इन सिरेमिक सब्सट्रेट को आवश्यक यांत्रिक और विद्युत गुणों को प्राप्त करने के लिए किया जाता है।
सिंटरिंग प्रक्रिया के दौरान, सिरेमिक पाउडर पहले वांछित आकार में बनता है, अक्सर दबाव या इंजेक्शन मोल्डिंग जैसी प्रक्रियाओं के माध्यम से। पुश प्लेट भट्ठा तब हरे (संयुक्त राष्ट्र - पापी) सब्सट्रेट को गर्म करने के लिए उपयोग किया जाता है। सटीक तापमान नियंत्रण यह सुनिश्चित करने के लिए महत्वपूर्ण है कि सिरेमिक सब्सट्रेट में एक समान घनत्व और एक चिकनी सतह खत्म होता है। सब्सट्रेट के लिए आईसी चिप्स के उचित बंधन के लिए एक चिकनी सतह आवश्यक है। भट्ठा में अनुकूलन योग्य वातावरण का उपयोग सिरेमिक सामग्री के ऑक्सीकरण को रोकने और सतह की रासायनिक संरचना को नियंत्रित करने के लिए किया जा सकता है। इसके अलावा, पुश प्लेट भट्ठा की उच्च उत्पादन क्षमता आईसी सब्सट्रेट के बड़े पैमाने पर उत्पादन के लिए अनुमति देती है, अर्धचालक उद्योग की बड़ी -पैमाने की मांगों को पूरा करती है।
3.5 इलेक्ट्रॉनिक पैकेजिंग सामग्री का सिंटरिंग
इलेक्ट्रॉनिक पैकेजिंग सामग्री, जैसे कि सिरेमिक पैकेज या धातु - सिरेमिक कंपोजिट, भी पुश प्लेट भट्ठा का उपयोग करके पाप किया जाता है। इन सामग्रियों का उपयोग इलेक्ट्रॉनिक घटकों की रक्षा और घर के लिए किया जाता है, जो यांत्रिक सहायता और विद्युत इन्सुलेशन प्रदान करता है।
सिरेमिक पैकेजों के मामले में, पुश प्लेट भट्ठा में सिंटरिंग प्रक्रिया का उपयोग सिरेमिक सामग्री को घनीभूत करने और इसकी यांत्रिक शक्ति में सुधार करने के लिए किया जाता है। तापमान प्रोफ़ाइल को सावधानीपूर्वक यह सुनिश्चित करने के लिए डिज़ाइन किया गया है कि पैकेज में सिंटरिंग के बाद सही आयाम और सहिष्णुता है। धातु के लिए - सिरेमिक कंपोजिट, भट्ठा में सिंटरिंग प्रक्रिया का उपयोग धातु और सिरेमिक चरणों को एक साथ बंधने के लिए किया जाता है। अनुकूलन योग्य वातावरण का उपयोग धातु और सिरेमिक के बीच इंटरफेसियल प्रतिक्रियाओं को नियंत्रित करने के लिए किया जा सकता है, जिसके परिणामस्वरूप एक मजबूत और विश्वसनीय बंधन होता है। पुश प्लेट भट्ठा की उच्च उत्पादन क्षमता इलेक्ट्रॉनिक पैकेजिंग सामग्री की बड़ी मात्रा के कुशल उत्पादन को सक्षम करती है, जो इलेक्ट्रॉनिक उपकरणों के उच्च -मात्रा उत्पादन के लिए आवश्यक है।
4। एफएक्यू
4.1 एक पुश प्लेट भट्ठा में इलेक्ट्रॉनिक घटकों को सिंटर करने के लिए विशिष्ट तापमान सीमा क्या है?
तापमान सीमा इलेक्ट्रॉनिक घटक के प्रकार और उपयोग की जाने वाली सामग्रियों के आधार पर भिन्न होती है। सिरेमिक कैपेसिटर और फेराइट इंडक्टर्स जैसे सिरेमिक -आधारित घटकों के लिए, सिंटरिंग तापमान 1000 - 1300 डिग्री सेल्सियस से हो सकता है। कुछ धातु -आधारित घटकों या कम पिघलने वाले बिंदुओं के साथ सामग्री के लिए, सिंटरिंग तापमान 500 - 900 डिग्री सेल्सियस की सीमा में हो सकता है।
4.2 पुश प्लेट भट्ठा में वातावरण सिंटरिंग प्रक्रिया को कैसे प्रभावित करता है?
भट्ठा में माहौल सिन्टरिंग प्रक्रिया पर महत्वपूर्ण प्रभाव डाल सकता है। घटकों के ऑक्सीकरण को रोकने के लिए नाइट्रोजन या आर्गन जैसी अक्रिय गैसों का उपयोग किया जाता है। हाइड्रोजन जैसी गैसों को कम करने का उपयोग कुछ रासायनिक प्रतिक्रियाओं को बढ़ावा देने के लिए किया जा सकता है, जैसे कि धातु ऑक्साइड को उनके धातु के रूप में कम करना। गलत वातावरण से ऑक्सीकरण, संदूषण, या गलत रासायनिक प्रतिक्रियाएं हो सकती हैं, जो पापी घटकों की गुणवत्ता को कम कर सकती है।
4.3 क्या पुश प्लेट भट्ठा का उपयोग विभिन्न प्रकार के इलेक्ट्रॉनिक घटकों को एक साथ sintering के लिए किया जा सकता है?
कुछ मामलों में, एक पुश प्लेट भट्ठा में एक साथ विभिन्न प्रकार के इलेक्ट्रॉनिक घटकों को सिन्टर करना संभव है, बशर्ते कि उनके सिंटरिंग तापमान प्रोफाइल और वायुमंडल की आवश्यकताएं समान हों। हालांकि, यदि आवश्यकताएं काफी अलग हैं, तो यह उचित नहीं है क्योंकि यह एक या अधिक घटक प्रकारों के लिए उप -इष्टतम सिंटरिंग परिणामों को जन्म दे सकता है।
4.4 कितनी बार पुश प्लेट भट्ठा रखरखाव की आवश्यकता है?
एक पुश प्लेट भट्ठा की रखरखाव आवृत्ति इसके उपयोग पर निर्भर करती है। नियमित रखरखाव, पहनने या क्षति के किसी भी संकेत के लिए हीटिंग तत्वों की जांच करना, गर्मी के नुकसान के लिए इन्सुलेशन का निरीक्षण करना, और धक्का तंत्र के उचित संचालन को सुनिश्चित करना, महीने में कम से कम एक बार किया जाना चाहिए। इसके अतिरिक्त, तापमान नियंत्रण प्रणाली का अंशांकन समय -समय पर किया जाना चाहिए, आमतौर पर हर 3 - 6 महीने में, सटीक तापमान रीडिंग सुनिश्चित करने के लिए।
4.5 मुख्य कारक क्या हैं जो एक पुश प्लेट भट्ठा में पापी इलेक्ट्रॉनिक घटकों की गुणवत्ता को प्रभावित कर सकते हैं?
मुख्य कारकों में तापमान सटीकता, भट्ठे के भीतर तापमान एकरूपता, पुश की स्थिरता - प्लेट आंदोलन, भट्ठे के अंदर वातावरण की संरचना और प्रवाह दर और शुरुआती सामग्रियों की गुणवत्ता शामिल हैं। इन कारकों में किसी भी विचलन से पापी घटकों में दोष हो सकता है, जैसे कि असंगत गुण, क्रैकिंग, या गलत रासायनिक संरचना।
