स्वचालित नियंत्रण निरंतर भट्टियाँ ऊर्जा की बचत विद्युत हीटिंग

मेष बेल्ट ओवन/निरंतर ओवन/इलेक्ट्रिक हीटिंग/मेटल फ्रेम संरचना/स्वचालित नियंत्रण/ऊर्जा बचत/900°C

संक्षिप्त अवलोकन

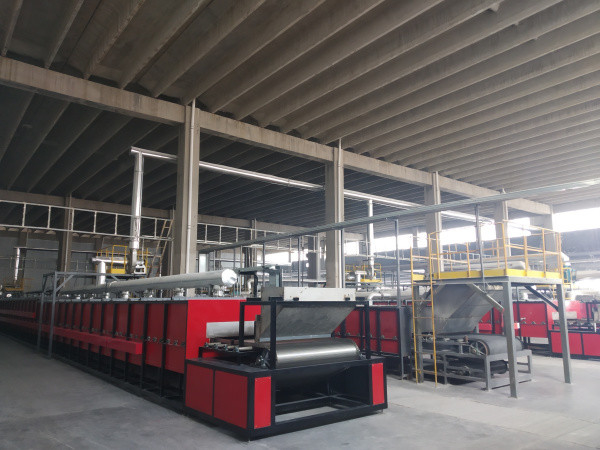

मेष बेल्ट ओवन एक निरंतर ओवन है, जिसमें ट्रांसमिशन मोड के रूप में एक धातु जाल बेल्ट होता है। धातु जाल बेल्ट रोलर्स या समर्थन प्लेटों द्वारा किया जाता है। हीटिंग विधि के अनुसार,इसे दो श्रेणियों में विभाजित किया जा सकता है।गैस भट्ठी और विद्युत भट्ठी। यह खुली लौ या लौ के साथ जलाया जा सकता है।

स्टेनलेस स्टील रोलर्स की एक श्रृंखला भट्ठी की लंबाई के साथ व्यवस्थित है, जो धातु जाल बेल्ट को समर्थन देती है, जिसे गति विनियमन मोटर द्वारा संचालित किया जाता है;उत्पाद को सूखने या भूनने के लिए सीधे जाल बेल्ट पर रखा जा सकता है. जाल बेल्ट तापमान के अनुसार विभिन्न सामग्रियों के स्टेनलेस स्टील से बना है. धातु सामग्री की सीमा के कारण,जाल बेल्ट ओवन का सामान्य उपयोग तापमान 900°C से कम है.

मेष बेल्ट ओवन के तापमान नियंत्रण प्रणाली में एक डिजिटल डिस्प्ले बुद्धिमान पीआईडी नियामक और एक थिरिस्टोर शामिल है, जो एक बंद-लूप नियंत्रण प्रणाली बनाते हैं,जो स्वचालित और सटीक तापमान नियंत्रण का एहसास कर सकते हैंहीटिंग तत्व FEC सिरेमिक हीटिंग प्लेट या सिरेमिक हीटिंग रॉड को अपनाता है, और तापमान नियंत्रण प्रणाली जापान से आयातित बहु-चरण बुद्धिमान प्रोग्राम तापमान नियंत्रक को अपनाती है।डेटा संचार इंटरफ़ेस को आवश्यकता के अनुसार कॉन्फ़िगर किया जा सकता है, चर आवृत्ति चरणहीन गति विनियमन, गर्मी प्रतिरोधी स्टील जाल बेल्ट ट्रांसमिशन, और बड़े लपेटने कोण तनाव पहिया डिजाइन अवधारणा चिकनी उत्पाद परिवहन सुनिश्चित करने के लिए।

निरंतर उत्पादन के लिए एक थर्मल उपकरण के रूप में, मेष बेल्ट ओवन की कार्य प्रणाली ईंधन के प्रकार, ओवन संरचना, रोस्टिंग उत्पादों, रोस्टिंग फॉर्म आदि के आधार पर बहुत भिन्न होती है।इसकी स्थिर और विश्वसनीय गुणवत्ता, समान भट्ठी तापमान, और ऊर्जा की बचत ग्राहकों द्वारा मान्यता प्राप्त है।

संरचना

जाल बेल्ट ओवन उपकरण के पूरे सेट में तीन भाग होते हैंः भट्ठी शरीर, जाल बेल्ट ट्रांसमिशन सिस्टम और तापमान नियंत्रण प्रणाली।

1भट्ठी के शरीर में फ़ीडिंग सेक्शन, प्री-बर्निंग सेक्शन, सिंटरिंग सेक्शन, स्लो कूलिंग सेक्शन, वाटर कूलिंग सेक्शन और डिस्चार्जिंग सेक्शन होते हैं।

2मेष बेल्ट ट्रांसमिशन सिस्टम में उच्च तापमान प्रतिरोधी मेष बेल्ट, ट्रांसमिशन डिवाइस आदि होते हैं। मेष बेल्ट ओवन की चलने की गति आवृत्ति कनवर्टर द्वारा समायोजित की जाती है,और एक डिजिटल डिस्प्ले जाल बेल्ट गति मापने की डिवाइस विन्यस्त है; जाल बेल्ट की गति सीधे पढ़ी जा सकती है।

3तापमान नियंत्रण प्रणाली थर्मोकपल्स से बनी होती है।

कार्य प्रणाली

उत्प्रेरक वाहक रोस्टिंग के लिए एक विशेष उपकरण के रूप में, ओवन की कार्य प्रणाली में मुख्य रूप से ओवन की नींव, ओवन मुख्य संरचना, जाल बेल्ट ट्रांसमिशन सिस्टम, विद्युत हीटिंग सिस्टम,गर्म हवा परिसंचरण प्रणाली, निकास गैस निकालने की प्रणाली, शीतलन प्रणाली, स्वचालित नियंत्रण प्रणाली, आदि

1मेष बेल्ट ओवन धातु फ्रेम संरचना को अपनाता है, और नींव के लिए आवश्यकताएं उच्च नहीं हैं, मुख्य रूप से ग्राउंड असर क्षमता और ऊंचाई आवश्यकताएं।ग्राउंड लेयरिंग क्षमता की आवश्यकता 8 टन/एम2 तक पहुंचती है, और साइट सपाट है। नींव 300 मिमी मोटी कंक्रीट है, और भट्ठी शरीर कंक्रीट तल की सतह पर रखा गया है।

2धातु के फ्रेम में स्वतंत्र संरचनात्मक इकाइयां हैं, जिन्हें आयताकार ट्यूबों से वेल्डेड किया जाता है। अग्निरोधी सामग्री वाले चेसिस को चैनल स्टील से वेल्डेड किया जाता है।प्रत्येक इकाई संरचना की लंबाई 2 मीटर है, ओवन हेड फ्रेम 1.5 मीटर है, और ओवन टेल फ्रेम को बोल्ट द्वारा जोड़ा गया है। फ्रेम की समग्र ऊंचाई को समायोजित करने के लिए नीचे समायोजन बोल्ट हैं।

3मेष बेल्ट ओवन की ट्रांसमिशन प्रणाली मेष बेल्ट, रोलर, रोलर, टेन्सर, विचलन सुधार तंत्र और शक्ति तंत्र से बनी होती है।जाल बेल्ट घुमावदार व्यास और स्ट्रिंग शाफ्ट व्यास उचित रूप से यह सुनिश्चित करने के लिए चुना जाना चाहिए कि जाल बेल्ट की समग्र ताकत और अंतराल का आकार डिजाइन आवश्यकताओं को पूरा करता है.

4. जाल बेल्ट ओवन विद्युत हीटिंग को अपनाता है। विद्युत हीटिंग तत्व निकल 80 क्रोमियम 20 प्रतिरोध तार के साथ घुमाया जाता है। यह हीटिंग तत्व विश्वसनीय और बनाए रखने में आसान है। जब आवश्यक हो, तो यह एक गर्म, गर्म, गर्म, गर्म, गर्म, गर्म, गर्म, गर्म, गर्म, गर्म, गर्म, गर्म, गर्म, गर्म, गर्म, गर्म, गर्म, गर्म, गर्म, गर्म, गर्म, गर्म, गर्म, गर्म, गर्म, गर्म, गर्म, गर्म, गर्म, गर्म, गर्म, गर्म, गर्म, गर्म, गर्म, गर्म, गर्म।इसे भट्ठी को बंद किए बिना गर्म स्थिति में बदला जा सकता हैइसी समय, जाल बेल्ट के अंतराल से गिरने वाली टूटी हुई सामग्री को सीधे प्रतिरोध हीटिंग तत्व पर गिरने से रोकने के लिए,प्रतिरोध हीटिंग तत्व के ऊपर आवश्यक सुरक्षा उपाय किए जाते हैं.

5उत्प्रेरक वाहक के ज्वलन से एक निश्चित मात्रा में निकास गैस उत्पन्न होगी।दो निकास गैस निकास शाखाओं समय में निकास गैस बाहर निकालने के लिए जाल बेल्ट ओवन के भट्ठी सिर के शीर्ष पर स्थापित कर रहे हैं.

6. मेष बेल्ट ओवन ओवन में तापमान को कम करने के लिए जबरन वेंटिलेशन कूलिंग को अपनाता है। जबरन वेंटिलेशन कूलिंग भी प्रभावी रूप से ओवन कूलिंग सेक्शन की लंबाई को छोटा करता है।

7मेष बेल्ट ड्राइव आवृत्ति रूपांतरण नियंत्रण के अलावा, मेष बेल्ट स्वचालित तनाव और स्वचालित विचलन सुधार तंत्र ऊपर उल्लेख किया,जाल बेल्ट ओवन भी तापमान और सभी प्रशंसक दबाव के स्वचालित नियंत्रण का एहसास होता है.

आवेदन

जाल बेल्ट ओवन मुख्य रूप से विशेष सिरेमिक, संरचनात्मक सिरेमिक, इलेक्ट्रॉनिक सिरेमिक, कार्यात्मक सिरेमिक, चुंबकीय सामग्री, इलेक्ट्रॉनिक पाउडर, इलेक्ट्रॉनिक उपकरणों के लिए उपयुक्त है,मधुमक्खी के झाड़ू सेरेमिक और अन्य क्षेत्र;
